簡述浮標液位計應用范圍及工作情況說明
發表時間：2018-06-08 ??點擊次數：1468? 技術支持：1560-1403-222
浮標液位計適用場景：
UFZ 浮標液位計使一種簡易的液位測量儀表， 是測定常壓儲罐中介質液位的一種直觀讀數 式儀表，結構簡單、視覺直接、安裝維修方便等特點；
主要用途及適用范圍：適用于石油化工系統中貯有腐蝕性介質的常壓槽、罐、油田、油庫等平底錐 蓋或拱形容器以及一般企業、民用建筑的水塔（水箱）所需價格低廉的液位測量，以解決人工測量 液位的難度。
浮標液位計結構與原理：

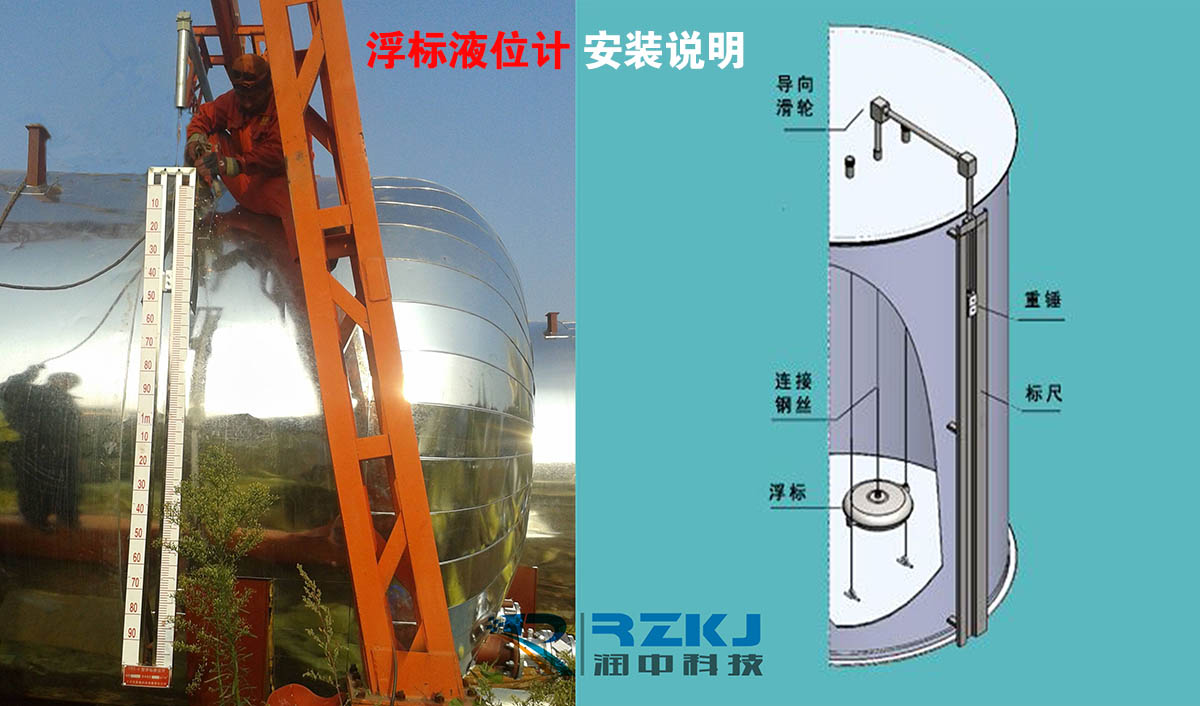

結構特征與工作原理 UFZ-2 型浮標式液位計是根據力平衡原理設計的，其工作原理見圖一。設浮子的重量為 W，浮子所受的 浮力為 F，指針重錘的重量為 G，整個系統的摩擦力為 f，當浮子浸浮在液體中某一位置時，這些力處于平 衡狀態，既 W-F-G±f=0。當液位發生變化時，引起浮子位置的變化，通過鋼絲繩帶動指針重錘移動，在標 尺上顯示出液位的相應位置，達到液位測量的目的。
浮標液位計工作情況描述：：
浮標液位計是液位儀表中工作原理和設計結構為簡單的一種產品，也是具有較長使用歷史的一種液位計。浮標液位計由于原理和結構簡單，測量所得到的結果精確度相對較低，但是憑借低廉的售價還是在一些對精確度要求不高的工作場合有較多應用。
浮標液位計的設計原理是力學中的力平衡原理，通過浮標的重力與液位提供的浮力、和重錘針的重量之間的平衡，來實現液位高度的測量和指示。浮標液位計在測量中也受到內部部件之間摩擦力的影響。
浮標液位計所測量的液體介質頁面上升時，浮標受到的浮力F就會增大，而這時浮標的重量W、重錘針的重量W1和系統摩擦力f都不變，力的平衡關系被打破，重錘針就會下滑從而減少浮標所受的浮力F，直至形成新的平衡關系，這樣重錘針的位置既能顯示出液位數值。
浮標液位計的浮標在某一液位高度漂浮時重量為W，液體介質為浮標所提供的浮力為F，浮標液位計的重錘針為W1，浮標液位計各個部件之間的摩擦力為f，這樣W就應與F、W1、f之和相等，形成力的平衡關系。
浮標液位計產品特點：
浮標液位計憑借著自身簡單的結構和低廉的價格，在一些低精度要求的測量場合有著較多應用，例如石油石化系統的油罐、油槽和油庫的測量，及民用建筑的水塔或水箱的液位測量等。浮標液位計具有一定的防腐蝕功能，也可以用于一些低腐蝕性液體介質的測量。
浮標液位計產品詳細說明請點擊：>>>>>
