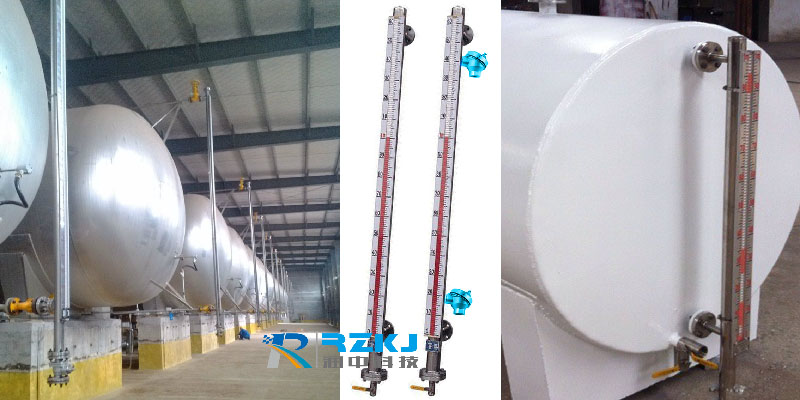

儲水罐液位計/儲油罐液位計

儲油罐液位計產品概述：制造生產許可證(蘇制083117019號)
儲油罐液位計**用于鋼鐵、石油、化工、油田、醫藥、食品、酒業等行業中各貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液氨、強酸堿液、弱酸堿液、鍋爐汽包、除氧器、疏水箱、旋流井、水風井、液壓產、脫硫罐、水冷塔、熟爐、殺菌鍋、回水箱、高低加、加熱器、凝結器、蒸發器及其他壓力容器與304、304內襯PTFE、316L、PVC、PP相容液體介質的液位測量與顯示。有多種安裝形式供您選擇。以適應不同場合、環境的要求。

儲罐液位計/儲油罐液位計的顯著特點是液體介質與指示部分完全隔離，所以在任何情況下都非常安全、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限液位報警控制或聯鎖；配上干簧芯片組液位變送器，可將液位、界位信號轉換成二線制4~20mADC標準信號，傳輸給計算機、調節器、液位數顯儀，實現遠距離指示、檢測、記錄與控制，該系列液位計**用于：石油、化工、冶金、制藥、食品、電力等各種生產過程中的液位測量與控制。



儲罐液位計/儲油罐液位計結構及工作原理
    1、基本型
    根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
    2、電遠傳
    在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
    3、上下限開關輸出
    在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

儲罐液位計/儲油罐液位計特點
本液位計是在借鑒國內外同類產品的基礎上，積極吸收、揉合眾多產品的優點，通過公司技術人員的精心設計而成的，采用優質磁體和進口電子元件。
產品具有：
測量范圍大，讀數直觀清晰；
密封結合面少，不易滲漏,安全可靠；
指示部分與被測介質完全隔離；
易于安裝、維修方便。

儲罐液位計/儲油罐液位計用途與適用范圍
隨著市場需求的變化公司產品也在不斷地實現質量技術的升級和生產工藝的改進、拓寬本液位計的應用領域及適用范圍。另外，本液位計輸出信號多樣，實現遠距離的液位指示、檢測、控制和記錄。本液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制�？梢�**運用于石油加工、市政、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。

類型	適用范圍及用途
普通型	普通型浮子液位計是一種就地顯示儀表，**應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。
防腐型	特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。
伴熱型	適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。
高溫型	適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。
高壓型	適用于溫度為200℃以下、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。
高溫高壓型	適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。
防爆型	適用于在易燃易爆環境里、需要電信號遠程傳輸的情況，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。
頂裝型	適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。

儲罐液位計/儲油罐液位計技術參數
　　測量范圍：300～8000mm，對中心距超過8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造。
　　工作壓力： ≤10 MPa
　　工作溫度: -20～500℃
　　精確度:±10mm
　　介質密度: 0.38～1.2g/cm3
　　環境振動：頻率≤25Hz 振幅≤0.5mm
　　跟隨速度: ≤0.08m/s
　　介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計
　　過程連接:旁路側面安裝法蘭:DN25,PN1.0凸面
　　法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。
　　材質:旁路管:PP
　　浮子: 304、316L、鈦、鋁合金、PP、304襯四氟
　　可選項：

排污閥

液位開關,G、M、N、S、T任選

4～20mA二線制變送器

隔爆型:dIIBT4

本安型:ibIICT4

配隔離安全柵

XGTH-510(豎式)顯示調節報警儀

XGTA-810(橫式)顯示調節報警儀

循環水加熱夾套

電伴熱裝置

測量范圍(mm)

介質密度(g/cm3)

工作壓力(MPa)

儲罐液位計/儲油罐液位計系統構成及接線
    1、上下限開關輸出
    由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
    2、電遠傳
    由測量單元和變送單元兩部分組成。
    3、本安防爆
    a 帶本安防爆，上、下限開關輸出型
    防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)
    b 帶本安防爆遠傳型
    適合使用于∏類電氣設備(工廠用)、C級氣體，高表面溫度組別T4(135℃)。(圖四)
    c 使用注意事項
    ①變送器外殼設有外接地，用戶使用時必須可靠接地。
    ②安全柵的使用應遵守有關使用說明內容。
    ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。

儲罐液位計/儲油罐液位計選型標記
液位遠傳裝置亦是根據磁鋼特性通過干簧管組及轉換器將液位的變化轉換成4～20mA標準信號，進行遠傳實現液位的測量、記錄和控制。

結構及安裝尺寸
UHZ系列磁浮子液位計按其功能可分為：基本型（現場指示型）、帶上、下限報警器型及變送器型三種
頂部安裝或地下槽頂部安裝
按其參數來分有：基本型、高溫型，高壓型，防腐型、防霜型及保溫夾套型

訂貨須知
用戶訂貨時應按選型填寫磁浮子液位計型號并注明法蘭標準、測量范圍及對液位計的防腐蝕性要求。用戶如有特殊要求，請訂貨時說明。
