一體化溫度變送器-熱電阻PT100-熱電偶

產品概述

一體化數顯溫度變送器是一種將工業熱電偶、熱電阻信號轉換為標準輸出信號的儀表，采用二線制傳輸方式，可直接安裝在熱電偶、熱電阻的接線盒內，具有耐震、耐濕、抗干擾能力強等特點，**應用于冶金、石油、化工等領域?。

SBWR、SBWZ系列熱電偶、熱電阻溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用。它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號。

該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可**應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

主要特點

1.采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。

2.現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20mA、0-10mA的輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力；

3.熱電偶變送器具有冷端溫度自動補償功能；

4.精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠；

5.適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；

6.智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能；

7.智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例。

工作原理

熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償等相關電路。經調零后的信號輸入 到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器三線制方式輸出。

技術參數

1、輸入信號：熱電偶：K、E、J、B、S、T、N。熱電阻：Pt100、Cu50、Cu100(三線制、四線制)。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；

2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用；

3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；

4、接線方式：二線制、三線制、四線制；

5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；

6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V

7、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）=50(Vmin-12),例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。

8、工作環境：a:環境溫度-25-+80℃（常規型）

-25-+70℃（數顯型）

-25-+75℃（智能型）

b:相對濕度：5%-95%

c:機械振動f≤50Hz, 振幅≤0.15mm

d:無腐蝕氣體或類似的環境；

9、 環境影響系數：δ≤0.05%/℃。

測量范圍

熱電偶

鎳鉻-康銅 E 0-1000℃范圍內任選

鎳鉻-鎳硅 K 0-1300℃范圍內任選

鉑銠10-鉑 S 0-1600℃范圍內任選

鉑銠30-鉑銠6 B 0-1800℃范圍內任選

銅-康銅 T 0-400℃范圍內任選

鐵-康銅 J 0-1200℃范圍內任選

熱電阻

銅熱電阻 Cu50 -50-+150℃范圍內任選

銅熱電阻 Cu100 -50-+15℃范圍內任選

鉑熱電阻 Pt100 -200-+600℃范圍內任選

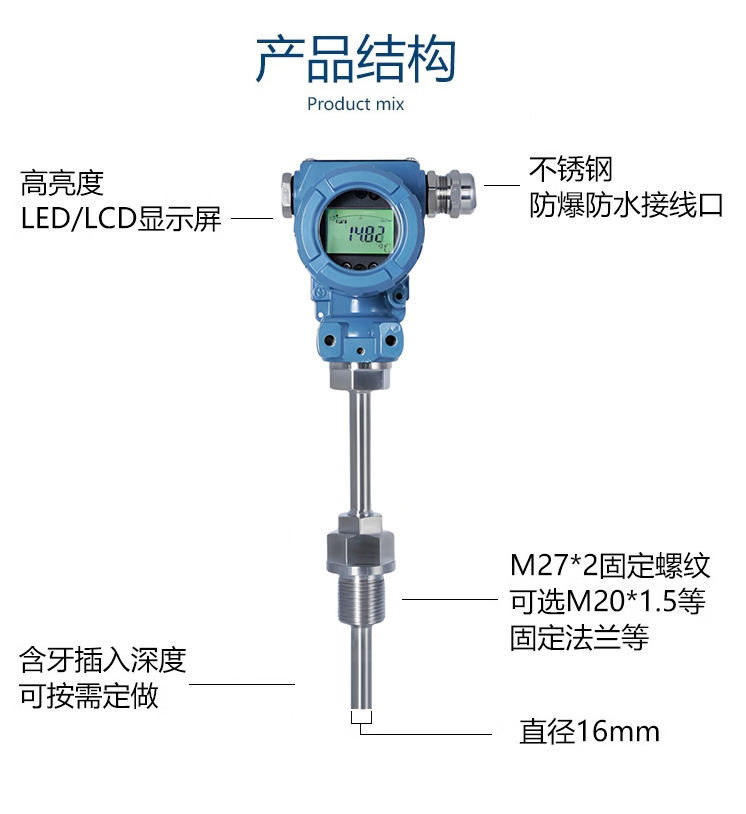

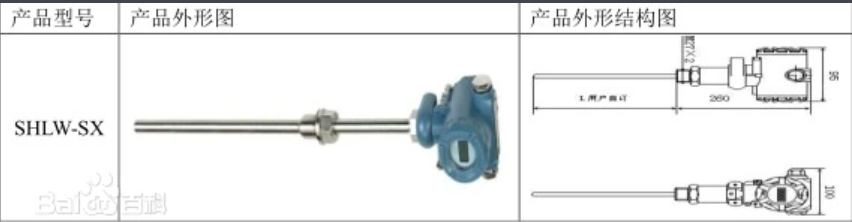

外形及結構圖：
