多普勒超聲波流量計

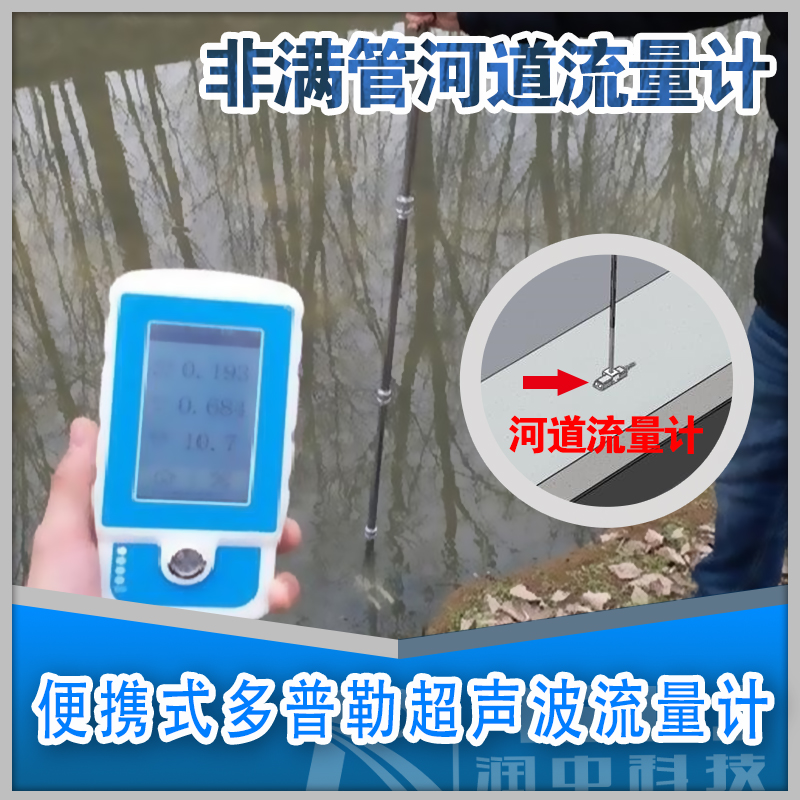

近年來隨著水文行業的發展，便攜式流速儀流速流量儀的運用是很**的，流速儀已經運用到水利水文站，農田灌溉，明渠溝渠水渠，河道坑道水道，廠區礦區地下水，環保檢測站，實驗研究院，學校水利系，淡水海水研究所，地質勘查所，水務局等**水利水文研究流速流量的單位。儀器測量**，使用簡便，攜帶方便，保養簡單，是目前使用*好的流速流量儀器，可以定做非標產品，對一些特定部門和特定環境可以專門定做水流速流量儀器，達到測量要求，測量**快速。

潤中儀表生產的多普勒超聲波流量計是基于超聲波多普勒、頻譜分析和低功耗技術的新一代多普勒流量計。產品由流速測量模塊、液位測量模塊、溫度測量模塊、微控制器、通信模塊、電源模塊等組成，集流速、液位、溫度、流量的測量、存儲和通信于一體。適用于明渠、河道、排水管網的流速流量測量以及于各種滿管、非滿管的流速流量測量。

2. 原理特性

2.1 工作原理

產品流速測量基于多普勒效應，探頭斜向上發出一束超聲波，當超聲波接觸到流體中的雜質或氣泡時會使反射的超聲波產生多普勒頻移Δf， 多普勒頻移Δf正比于流體流速，通過測量多普勒頻移Δf即可測量出流體的流速V。

產品基于壓力傳感器測量液位，通過設定的渠道參數可自動計算流體截面積S，基于速度面積法，即可測量液體的流量Q。

Q= V×S

2.2 特點

l 采用超聲波多普勒原理測量流速，測量精度高，環境限制��；

l 采用速度面積法測量流量，無需建設堰槽，施工成本低；

l 高集成度，支持流速、液位、流量、溫度同時測量；

l 自帶溫度傳感器，補償水溫對聲速的影響；

l 仿生學外觀設計，有效減少垃圾遮擋；

l 低功耗設計，工作電流小于25mA，適用于電池或太陽能供電。

3. 參數指標

4. 通信功能

4.1 通信參數

產品標配RS-485、Modbus RTU接口，通信時作為從機使用，具體參數如下：

4.2 寄存器說明

5. 使用方法

5.1 安裝說明

水質要求：依據測量原理，待測水體需含有一定微小雜質或氣泡，但水中漂浮物不易過多，避免干擾。

水體流態要求：應安裝在具有固定斷面的順直段下游，順直段長度*好是渠道水力半徑的5-10倍（順直段越長測量精度越高），且這一距離范圍內不得有過流阻擋物（如水閘、堰等），以保證探頭前段水流流態的均勻穩定。

5.2 儀器應用場景

5.2.1 明渠監測

配套太陽能供電系統，采用側坡安裝方式，用鍍鋅管鋪設電纜，起到固定和保護作用。保證流量計在不接觸河床底部淤泥的前提下盡量靠下安裝。

5.2.2 管網、窨井監測

管網監測：配套太陽能供電系統，采用“L型”支架安裝，將流量計迎著水流方向伸進管道內，電纜穿管或者沿支架扎綁，底部預留一定高度的淤泥堆積空間（一般2~5cm的安裝高度）。

窨井監測：采用充電電池版的遠傳中端設備，采用膨脹螺栓安裝在距離井口向下10~20cm處，其他設備同上。

5.3 電器連接

儀表電纜有5根，如上圖，使用說明如表5-1所示，儀表電源供電采用12或24V供電，功率約1~2W。注意：連接電纜時確保電源斷開！

表5-1 儀表接線說明

注意：黑色屏蔽線（白色接頭）接現場的保護地，如果現場沒有保護地，請接電源的GND或懸空。

5.4 參數設置

H-21型多普勒超聲波流量計的參數配置比較簡單， 您可以使用串口工具進行參數配置。
 下表列出了在現場根據實際情況需要配置的相關參數。

配置步驟：

a) 準備一臺PC，USB-12V電源線，USB-485通訊線；

b) 參照圖2-5的接線說明完成接線，并給設備上電；

c) 雙擊Modbus Poll啟動軟件，配置連接參數：

a) 根據現場實際情況配置設備參數：

6. 日常維護

為了使儀表正常工作，請維護人員定期對儀表進行維護。

l 傳感器前端的兩個圓形超聲波收發裝置應避免硬物撞擊或劃傷，當其上面附著異物時應用清水沖洗或軟布輕察；

l 底部的壓力傳感器位于網狀透水孔內，其壓力膜非常薄，不得用硬物去接觸，在儀器脫離水面不用時也應加以保護，在透水孔周圍附著異物時應小心除去。

7. 問題解答
