超聲波污泥界面儀

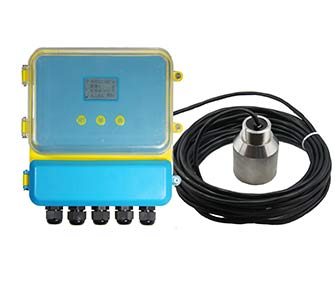

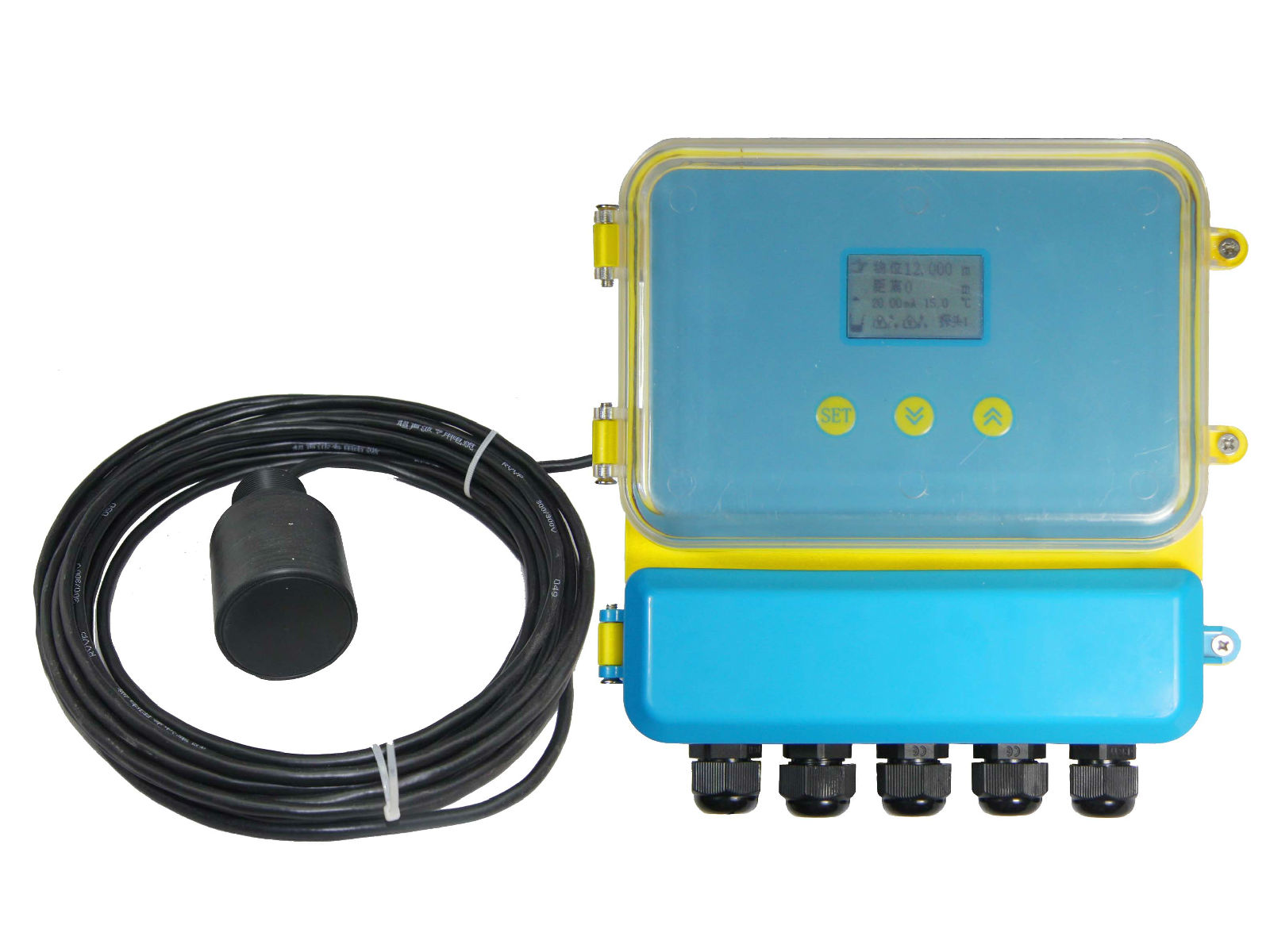

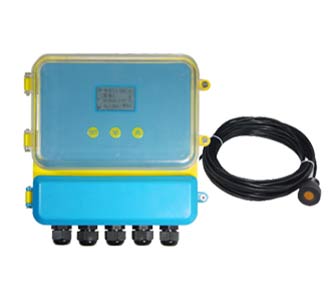

常規探頭污泥界面儀                                             防腐探頭污泥界面儀

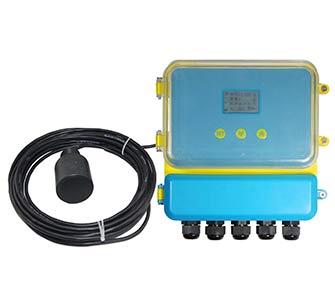

小量程小盲區污泥界面儀                                     不銹鋼探頭污泥界面儀


本公司生產的超聲波淤泥界面儀、超聲波泥位計,使用全中文的菜單,進行簡易的設置,就能滿足客戶不同的需求。

    面板上有三個按鍵，通過這三個按鍵可對儀表進行調試。調試后液晶屏幕上顯示測量值。

◇進入菜單項              ◇移動光標

◇確認菜單項              ◇選擇菜單項

◇確認參數修改            ◇參數修改

(1)儀表通電顯示后，長按設置鍵(SET)兩秒進入一級菜單。

具體菜單請看*后一頁的“菜單查詢圖”。

(2)選擇測量模式:測量模式分水深測量和泥位測量。出廠默認為泥位測量。

(3)將探頭的高度值輸入到“參考零點”。(探頭高度為探頭發射面池底的距離)

  ①水深測量模式下，參考零點設置沒有意義，量程高點、量程低點的位置參見附圖1.1。

②泥位測量模式下，參考零點、量程高點、量程低點的位置參見附圖1.2。

   附圖1.1 水深測量示意圖                    附圖1.2 泥位測量示意圖

量程低點: 參考平面到該位置的距離值。當量程低點高于參考平面時數值為正，低于參考平面時數值為負。測量出的泥位在這個設定值的時候輸出4mA電流。

  量程高點: 參考平面到該位置的距離值。當量程高點高于參考平面時數值為正,低于參考平面時數值為負。測量出的泥位在這個設定值的時候輸出20mA電流。

(4)帶繼電器工作的:進入報警設置選項,設置三個參數:

  ①報警模式:選擇高位報警、低位報警或者關閉。

  ②報警值:高位報警:泥位高于報警值時報警

           低位報警:泥位低于報警值時報警

  ③回差值: 回差值是為了防止測量誤差引起在報警點附近報警開關反復跳動。

高位報警狀態:泥位低于(報警值-回差值)時解除報警

低位報警狀態:泥位高于(報警值+回差值)時解除報警

(5)探頭選擇、參數校正、算法選擇項請在**技術人員指導下進行設置。

(6)建議：超聲波淤泥界面儀、在與電動機、變頻器、PLC等有干擾的設備連接時，中間*好加上隔離器，并且真正可靠接地。如果沒有直接連接，也請保持足夠的距離，減少以上設備的電磁干擾。

三、主要技術指標

四、安裝指南

4.1 安裝注意事項

4.1.1 在選擇傳感器安裝位置時，需要遵循如下標準：

（1）應保持傳感器與泥面和池底面垂直。

（2）探頭正下方發射面內不能有障礙物，以避免超聲波信號被障礙物阻擋和反射。

（3）探頭安裝要遠離有流速突變引起的氣體泡沫和活性漂浮固體，以保證精確穩定的測量。

（4）探頭安裝要遠離進水口和出水口。

（5）傳感器探頭應完全浸沒在水中，并且距池壁至少50 cm，如果池壁是上下垂直，并且表面平整的。如果池壁不平整，需要離開100cm。如果池壁不是上下垂直的，那么需要根據現場實際情況調整。

如果水池壁凹凸不平，或者有支架、管道等物體，需要加大距離池壁的距離，以避免以上物體對測量造成的干擾。

4.2淤泥界面儀安裝尺寸

⑴ 本系列分體型超聲波淤泥界面儀顯示儀表外形圖：

 超聲波淤泥界面儀

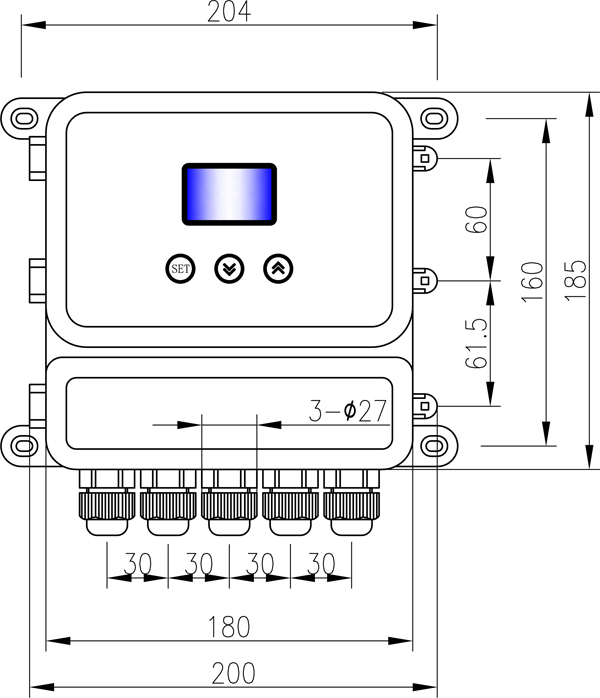

(2) 本系列分體型超聲波淤泥界面儀顯示儀表尺寸圖

超聲波淤泥界面儀

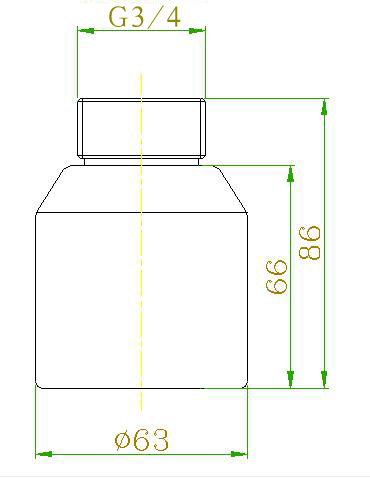

(3) 本系列分體型超聲波淤泥界面儀探頭尺寸圖

產品應用：

      主要用于 污水廠 、自來水廠 、礦山 、水利 、電廠、 化工廠 、鋼鐵廠、 智慧水務項目、地質災害各種監測項目、市政項目、海綿城市項目、城市內河治理項目、水文、水利信息化建設項目 等行業， 科學合理的管理體系及健全的質控體系，實現產品可追溯性管理，助力于產品安全高效率運行，贏得了中國化工集團、哈工大學、寶鋼集團、中建集團、中糧集團、恒安集團等具有行業代表性用戶的信賴，積累了各領域豐富的儀表產品現場處置經驗。
