液位變送器

●由于液位變送器的種類較多，而每種液位變送器在不同的場合使用都有講究，我們的設計部門與使用部門在日常選用時應該了解各種液位變送器的產品特點而有針對的選擇。

---

●好選擇穩壓電源單獨供電。電源的穩定性影響著變送器的性能指標，好將其誤差控制在變送器允許誤差五分之一以下。對于有特殊供電要求的產品，必須接特殊電源。
●液位變送器信號線要采取帶屏蔽的電纜，防止電磁波干擾。
●按照正確的接線方法連接變送器，其通電時間要在十五到三十分鐘。
●如果液位變送器安裝在水池、水塔等場合，可以將它的探頭沉于水底，遠離水流速過快的位置。
●在有潛水泵等大波動場合使用的液位變送器安裝好使用插鋼管的辦法，鋼管要固定牢固，鋼管上每隔一段距離要開一個孔，鋼管位置要遠離進出水口。
●接線盒要固定牢固，或裝個固定的支架，要防于干燥、遮蔭的地方，不能被雨淋
●保護好通氣電纜，不可以彎折或堵住，更不能損壞，多余的電纜可以在附近盤起來。
●室外安裝的液位變送器還要采取防雷措施。

---



1、單法蘭液位變送器

單法蘭液位變送器有平法蘭與帶插入筒法蘭液位變送器，都是利用被測量介質的自身重力作用來測量液位的高度的。單法蘭液位變送器適用于粘度較大、易結晶的介質，一般用于敞口容器或者設備的安裝。

---

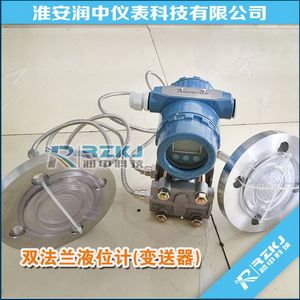

2、雙法蘭液位變送器

雙法蘭液位變送器是一種差壓式變送器，為避免被測介質直接與變送器的隔離膜片接觸提供了一種可靠的測量方法。主要特點是需要將高溫介質與變送器隔離、測量介質對變送器敏感原件有腐蝕作用、懸浮液體或高粘度介質、被測介質由于環境或流程溫度變化而固化或結晶、更換被測介質需要嚴格凈化測量頭等。雙法蘭液位變送器主要應用于密封壓力容器液位的測量。

---

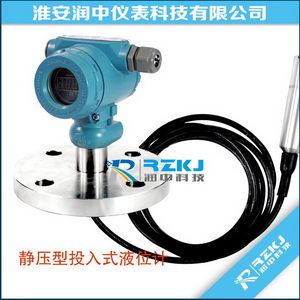

3、投入式液位變送器

投入式液位變送器有桿式與攬式，其原理是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正，轉換成4-20mADC標準電流信號輸出。由于此變送器安裝方便、簡單，適應性強等特點，從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積等影響，一般用于敞口容器或者設備的安裝。

---

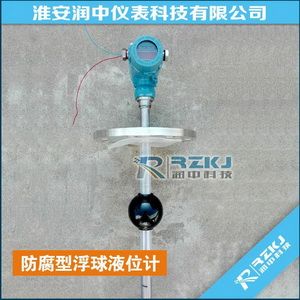

4、RZ-UQZ浮球式液位變送器

由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由變送器將變化后的電阻(或電壓)信號轉換成4～20mA的電流信號輸出。并可在顯示儀上設定上、下限報警，實現對液位的位式控制。

---

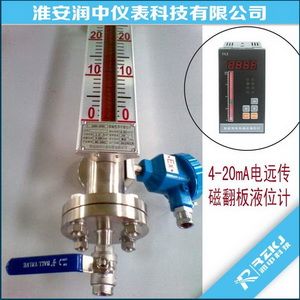

5、磁翻板液位變送器
電遠傳磁翻板液位變送器是應需集中控制而開發的另一種側裝/頂裝(底裝)型產品,具有現場指示清晰又能遠傳控制等優點.該產品能**應用于石油化工、化肥、醫藥、船舶、軍事等行業中的各種塔、罐、槽及球形容器上的液位指示。
磁翻板液位變送器由基型主體、磁浮子、傳感器、變送器和翻板指示器五部分組成，該產品可視為在基型磁性液位計翻板指示器旁并行安裝一個電遠傳傳感器，產品在本體內浮子磁鋼驅動外俯翻板指示器現場指導的同時，浮子磁鋼同步驅動傳感器內部相應位置上的干簧管接通或斷開，從而使傳感器內內電回路中的總電阻（或電壓）發生相應的變化。然后通過變送器將傳感信號轉變成4-20mmA.DC標準電流輸出再由我廠配套生產的XMT系列數顯液位控制儀顯示液位和設定上、下限報警，實現液位的位式控制或調節。4-20mA.DC的標準電流輸出信號也可與其它可以接受4-20mA.DC信號輸入的顯示儀或調節器相配套，實現對液位的遠距離、位式控制、斷續或連續的PID調節。

---

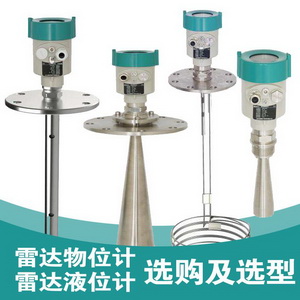

6.雷達液位變送器
DCRD1000A系列雷達液位變送器，傳感器是26G高頻雷達式物位、液位測量儀表，輸出4-20mA模擬信號，測量大距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉非常復雜的測量條件。
