保證外夾式超聲波流量計準確測量的操作要領

外夾式超聲波流量計是所有類型的流量測量儀表中，安裝簡便和快捷的，用戶只要在管道上選擇一個合適的測量點，將測量點處的管道相關參數通過面板或是手操器輸入到流量計里，同時再將探頭在管道上面固定好即可進行測量。



外夾式超聲波流量計在安裝探頭時，盡管尋找管材材料致密的部份進行，管道外面的安裝區域須清理干凈，管道上面的銹跡和油漆部分都需要清理掉，有條件情況下，好用磨光機磨平磨光，然后用干凈的抹布蘸丙酮或酒精擦去油污和灰塵，接下來在探頭的中心部分和管壁涂上足夠的耦合劑。

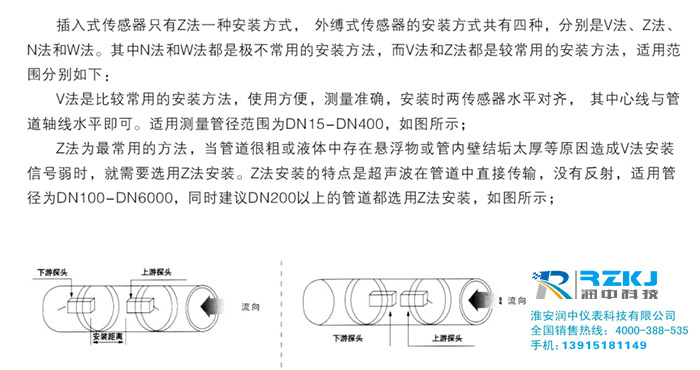

當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚，造成v法安裝信號弱，機器不能正常工作時，要選用z法安裝。原因是;使用z法時，超聲波在管道中直接傳輸，沒有折射(稱為單聲程)，信號衰耗小。z法可測管徑范圍為100mm至6000mm。實際安裝流量計時，建議200mm以上的管道都要選用z法(這樣測得的信號大)。

當傳輸比超出100±3的范圍時，應檢查參數(管外徑、壁厚、管材、襯里等)輸入是否正確、探頭的安裝距離是否與m25中所顯示的數據一致、探頭是否安裝在管道軸線的同一直線上、是否存在太厚的結垢、安裝點的管道是否橢圓變形等。

檢查安裝是指檢查探頭安裝是否合適、是否能夠接收到正確的、足夠強的、可以使機器正常工作的超聲波信號，以確保機器長時間可靠的運行。通過檢查接收信號強度、總傳輸時間、時差以及傳輸時間比，可確定安裝是否佳。信號強度(m90中顯示)是指上下游兩個方向上接收信號的強度。使用00。0~99。9的數字表示相對的信號強度。00。0表示收不到信號;99。9表示大的信號強度。一般情況下，信號強度越大，測量值越穩定可信，越能長時間可靠的運行。安裝的好壞直接關系到流量值的準確，流量計是否長時間可靠的運行。

雖然大多數情形下，把探頭簡單地涂上偶合劑貼到管壁外，就能得到測量結果，這時還是要進行下列的檢查，以確保得到好的測量結果并使流量計長時間可靠的運行。確認外夾式超聲波流量計是否正?？煽康墓ぷ?信號強度越大、信號質量q值越高，流量計越能長時間可靠工作，其顯示的流量值可信度越高。如果環境電磁干擾太大或是接受信號太低，則顯示的流量值可信度就差，長時間可靠工作的可能性就小。

潤中儀表科技有限公司的技術部人員提醒用戶注意：外夾式超聲波流量計安裝時千萬在探頭和管壁之間不能有空氣泡及沙礫。在水平管段上，要把探頭安裝在管道截面的水平軸上，以防管內上部可能存在氣泡。如果受安裝地點空間的而不能水平對稱安裝探頭，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝探頭。
　　
外夾式超聲波流量計安裝后，投入使用時，當測量介質流速、儀表量程與口徑測量一般的介質時，外夾式超聲波流量計的滿度流量可以在測量介質流速0。5—12m/s范圍內選用，范圍比較寬。選擇儀表規格(口徑)不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而提高管內流速，得到滿意測量結果。
本文由潤中儀表科技有限公司整理發布。
