外夾式超聲波流量計3種安裝方式及相關操作規范

在工業生產工藝中對于生產原料介質的流體流量、流速等重要參數進行測量控制，具有一套能夠準確反映流體實際使用情況的測量裝置是十分必要的。因此，為了提高計量水平，保證計量器具能夠準確顯示，經過對各系統的仔細分析研究，潤中儀表科技有限公司是一家**生產多種類型流量計量儀表的生產商，結合本公司實際情況，我們選用了該公司的RZ1158C外夾式超聲波流量計來測量生產中的流量數據。自儀表測量系統投入運行以來，大幅度提高了計量工作準確性，并且安裝、使用方便，從而獲得了明顯的經濟效益。

    目前通常采用兩種類型的超聲波流量計，一種為多普勒超聲波流量計，另一類為時差式超聲波流量計。多普勒型是利用相位差法測量流速，即某一已知頻率的聲波在流體中運動，由于液體本身有一運動速度，導致超聲波在兩接收器（或發射器）之間的頻率或相位發生相對變化，通過測量這一相對變化就可獲得液體速度；時差型是利用時間差法測量流速，即某一速度的聲波由于流體流動而使得其在兩接收器（或發射器）之間傳播時間發生變化，通過測量這一相對變化就可獲得流體流速。目前采用了時差式超聲波流量計。

    目前通常采用三種安裝方式:W型，V型，Z型。根據不同的管徑和流體特性來選擇安裝方式，通常W型適用于小管徑（25～75mm），V型適用于中管徑（25～250mm），Z型適用于大管徑（250mm以上），總之，為了提高測量的準確性和靈敏度，選擇合適的安裝方式，使得測量信號（即差值）與二次儀表相匹配。目前我用了Z型安裝。
    為了保證儀表的測量準確度，應選擇滿足一定條件的場所定位:通常選擇上游10D、下游5D以上直管段；上游30D內不能裝泵、閥等擾動設備。

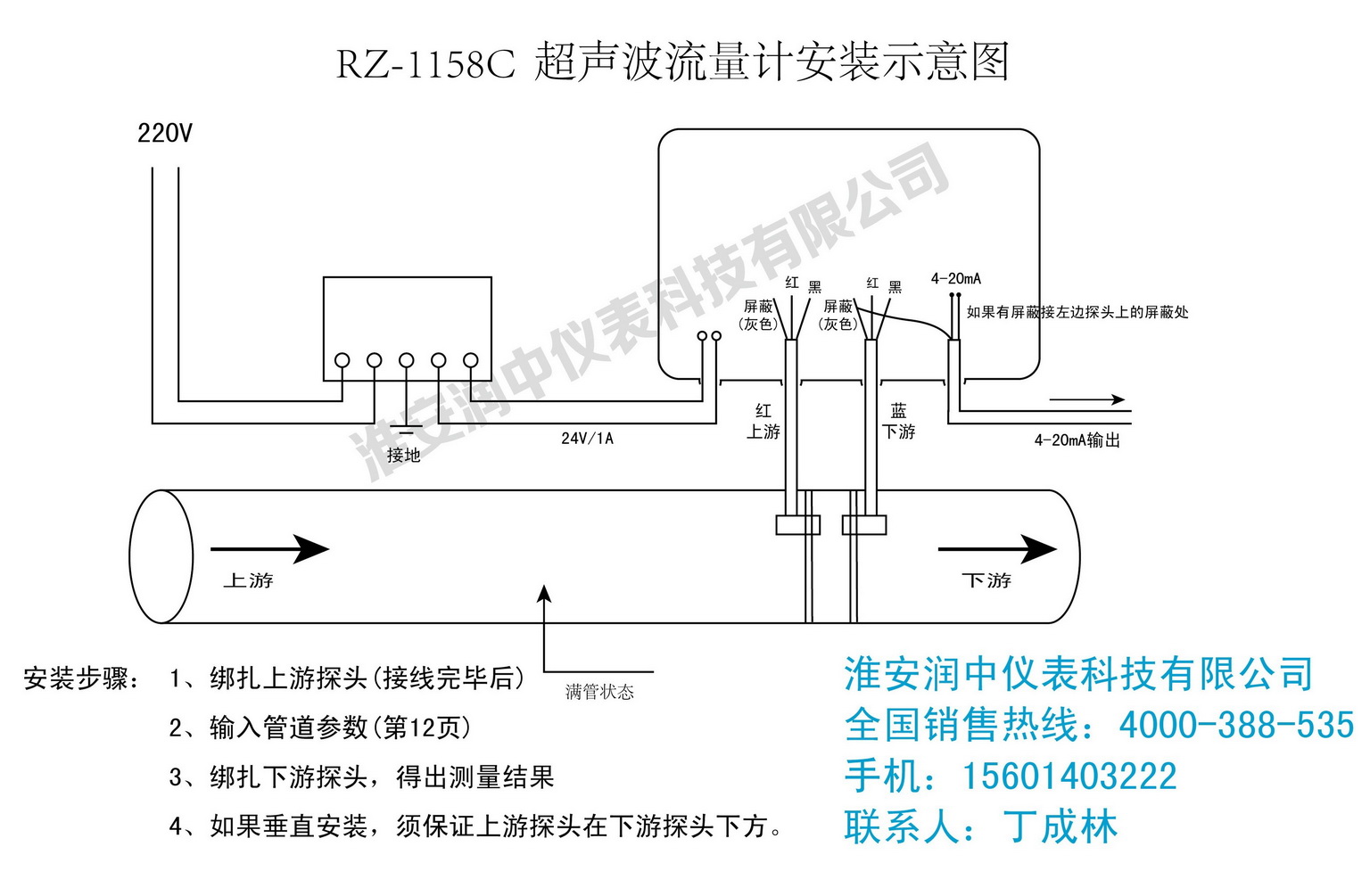

    針對我公司Z型安裝，淺談外夾式超聲波流量計探頭的安裝方法，具體采用"坐標法安裝"，即先將管道外表面處理干凈，涂上專用偶合劑，*先固定其中一個探頭的位置，用紙帶繞管道一周，量出周長作好對折標記，在周長1/2處確定另一探頭軌道的位置，同樣該軌道應與管道軸心平行，再根據儀表顯示的安裝距離，確定兩探頭在軌道上的相對距離，保證超聲波有足夠的信號強度，通常使得面板上顯示的信號強度大于2%，待讀數顯示穩定，說明安裝調試結束，儀表可正常工作。

流量計的使用日常使用過程中須遵循的規范
    （1）零流量的檢查
    當管道液體靜止，而且周圍無強磁場干擾、無強烈震動的情況下，表頭顯示為零，此時自動設置零點，消除零點飄移，運行時須做小信號切除，通?？闪髁啃∮跐M程流量的5%，自動切除。同時零點也可通過菜單進行調整。
    （2）儀表面板鍵盤操作
    啟動儀表運行前，*先要對參數進行有效設置，例如，使用單位制、安裝方式、管道直徑、管道壁厚、管道材料、管道粗糙度、流體類型、兩探頭間距、流速單位、小速度、大速度等。只有所有參數輸入正確，儀表方可正確顯示實際流量值。
    （3）流量計的定期校驗
    為了保證流量計的準確度，我們進行定期的校驗，通常我們采用更高精度的便攜式流量計進行直接對比，利用所測數據進行計算:誤差=（測量值-標準值）/標準值，利用計算的相對誤差，修正系數，使得測量誤差滿足±2%的誤差，即可滿足計量要求。該操作簡單方便，可有效提高計量的準確度。

   總而言之，流量是企業能源消耗的指標，是企業生產過程中受探重要參數之一，流量儀表得到越來越多的應用，隨著科學技術的飛速發展，人們對高精度、高可靠性、高智能化儀表備受歡迎。我公司選用的RZ1158C外夾式超聲波流量計不僅測量數據**，并且能夠真正體現安裝方便，測量可靠，易于操作的特點。
本文由潤中儀表科技有限公司整理發布。
