淺析電磁流量計在供水領域的應用及如何組建運程監控系統(上)

      科學技術的發展為人類的測量技術的進步帶來極大的推動，電磁流量計就是其中較為典型的例子，電磁流量計利用電磁感應原理測量流量是法拉第電磁感應定律的應用，是眾多流量測量方法中普遍的方法之一，能夠測量多種形狀流道內導電液體的流速和流量。

      電磁流量計早的應用是在1832年，我們初中物理都學過，電磁感應定律是1831年英國物理學家法拉第發現的，而人類*次利用電磁感應原理來測量流量也是由法拉第進行的。當年他在泰晤士河滑鐵盧橋的兩岸，選擇與水流方向垂直的地磁場方向的地方，放下兩個金屬棒當作電極來測量河水的流速，這是人類文明和科技的一大創舉。在現代的工業測量領域，電磁流量計的使用已經十分的普遍，各種新材料與新技術與電磁流量計的結合也日益緊密，但是電磁流量計有其優點也有其缺點，我們在選用其產品時，要熟悉其工作原理和測量優勢，將其功能和作用發揮至大，本文著重介紹自來水公司電磁流量計的選用管理情況,并將介紹電磁流量計的遠傳監測管理方法，對流量計使用過程中存在的問題，提出自己的看法和建議。

　 　1流量計的選型
　　流量計計量的準確性，對企業的成本核算、能耗等重要指標的計算會產生較大影響，故選擇運行穩定、質量保證、計量準確的流量計極其重要。隨著科學技術的發展，流量計品種越來越多，性能各異，技術參數及使用條件也各不相同，所以選型時應先了解流量計的性能特點并結合本單位的使用工況。  　　1、葉輪式流量計：葉輪式流量計的工作原理是將葉輪置于被測流體中，受流動流體的沖擊而旋轉，以葉輪旋轉的快慢來反映流量的大小。葉輪式流量計主要有水表和渦輪流量計，輸出方式有機械傳動或電脈沖兩種。機械式傳動輸出的水表準確度較低，誤差約±2％；電脈沖信號輸出的渦輪流量計的準確度較高，一般誤差為±0．2％--0．5％。
　　2、電磁流量計：電磁流量計是根據法拉第電磁感應定律，即導電液體在磁場中切割磁力線運動時，導體中產生感應電動勢，而感應電動勢又和磁感應強度、流量大小成正比，通過測電動勢來反映管道流量的原理而制成的。主要有管道式和插入式兩種。管道式精度等級為±1.5%--±2.5%，高精度的達到±0.5%--±1.0%；插入式的精度為±1.5%--±2.5%。由于插入式結構上的缺陷和安裝時的誤差就會影響計量精度，所以選用管道式更好些。
　　3、超聲波流量計：超聲波流量計是以超聲波在流動介質中傳播的速度等于被測介質的平均流速和聲波本身速度的幾何和的原理而設計的。分多普勒超聲波流量計和時差式超聲波流量計，目前多采用了時差式超聲波流量計。根據使用場合不同，又可以分為固定式超聲流量計和便攜式超聲流量計。固定式超聲流量計又分為外夾式、插入式、管段式三種。固定式超聲波流量計因某些管道材質疏松、壁厚不一、導聲不良或銹蝕嚴重，襯里和管壁有間隙等原因、造成超聲波信號衰減嚴重。
　　1.2 流量計選型的基本要求：
　　1、流量計精度要高、運行要穩定。
　　2、過水壓力損失小。
　　3、如果用戶用水量變化較大或用水分布很不均衡，則要求流量計量程比要大些。
　　4、靈敏度要高，滿足低流速計量的準確。
　　5、流量計對現場工況不要太敏感。
　　6、根據需要選擇可以正反方向測流量。
　　7、運行可靠、經久耐用、維護方便。

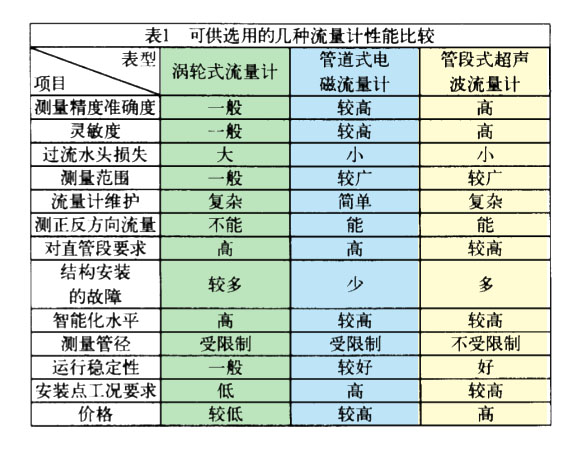

　　幾種可以進行比較的流量計的性能特點，見表1。
　　根據以上幾種流量計特點、流量計選型的基本要求和國內外選用流量計的趨勢，選用智能化、無壓損的電磁流量計、超聲波流量計較合理。而從成熟的電路技術、測量的穩定性、靈敏性和精確度、技術特點、安裝維護要求、安裝點使用工況、易于遠程監控等方面比較，選擇電磁流量計比超聲波流量計更適合。事實上，公司計量科多年來堅持定期對在線電磁流量計進行現場比對檢測，相對誤差都滿足要求。
(未完，見下文)
