超長量程高液位儲罐測量時選擇磁翻板液位計方法以及安裝技巧

磁翻板液位計在測量各類儲罐中有著**的應用，被譽為儲罐液位測量的專家，究其原因在于它的結構簡單，讀數簡單精確穩定，而且安裝方便。在生產實踐中我們經常會在現場遇到各式各樣的儲罐，如臥式罐，立式罐，地下罐，還會有超長超高的罐體等，針對于不同的罐體如何能夠做到正確地選擇磁翻板液位計呢，其在選型時有哪些注意事項及安裝時又有哪些技巧呢？本文就這點與朋友作點交流以。

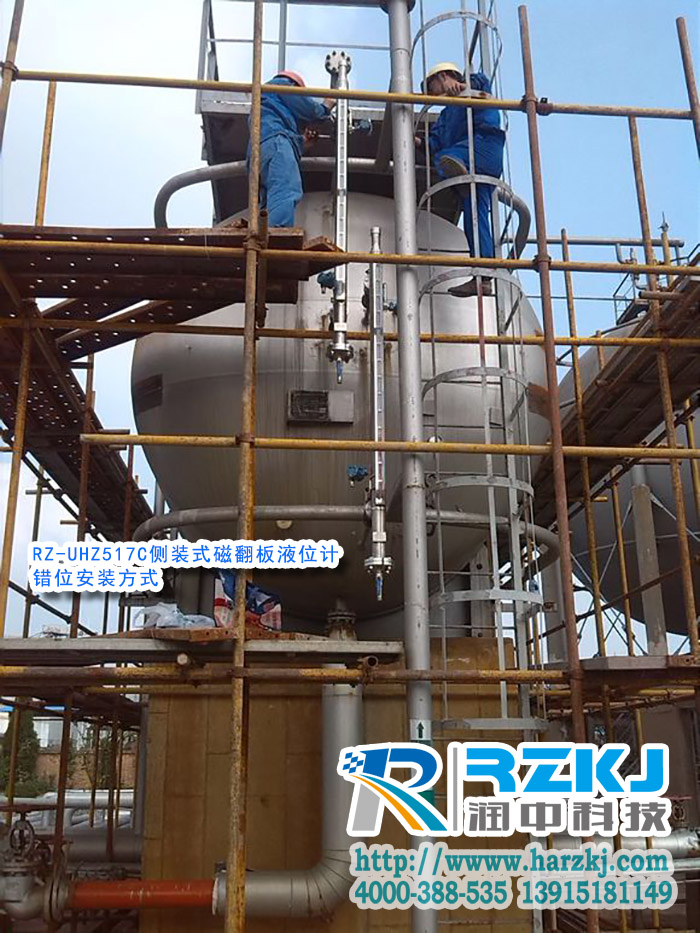

生產中有10米高液位儲罐選擇的時候，如果單純的直接選擇做10米磁翻板液位計，雖然在生產加工階段及技術方面沒有任何影響，如果是就近的企業短程運輸可以，不過基本上我們都是面對的國內范圍的客戶，有的甚至是國內的客戶，因此過長的儀表在運輸上就是個大問題，而且如果運輸距離遠的話，那么運輸費用也會占成本的很大比例。而且分段后即不會有盲區也不會影響誤差。但是這里所說的沒有盲區，指的是把10米分成法蘭中心距為5米的兩段而且安裝需要采用錯位安裝。如下圖所示：



如上圖所示，如果量程為10米，分為兩段錯位安裝，下面一臺的刻度板顯示為0-5米，上面一臺液位計的翻板刻度顯示為5米至10米，下面一臺的5米與上面一臺的5米刻度應該是在同一水平面的水平線上（就是上面一臺的下端法蘭中心與下面一臺的上端法蘭中心是要在同一個水平面上）

不過放心的是，磁翻板液位計的獨特之處就是可以分體安裝(因為考慮到盲區，兩支磁翻板液位計之間會有一個重疊部分，因此也稱為錯位安裝)。就是說把10米分成兩段或者三段，每段之間用法蘭連接好。這樣既可方便運輸，費用也會大大降低。用戶只需要在收到貨物后，采用錯位安裝即可，雖然這個在讀刻度方面對于某些人可能看的不太舒服，但是基本上不受視覺影響，而如果像以前的分段直接對接安裝，雖然在一條直線上，但是卻有很大盲區，除非現場對于這個盲區可以忽略不計。至于防腐與泄露方面我們也已經考慮到了。具體問題具體分析。

還有10米以及10米以上畢竟有點長，如果是一段，好在中間部位或者每個分段的法蘭周圍用卡箍或者其他固定件固定。
