電磁流量計清洗管道的連接及大口徑傳感器在地下污水管道中的安裝

電磁流量計的安裝是一個系統性的工作，*先要求用戶對于本企業的安裝位置及工況情況有一個全面的了解，然后按廠家的產品說明或**的技術指導人員的幫助進行正確的安裝。
本文就是對于電磁流量計清洗管道的連接及大口徑傳感器在地下污水管道中的安裝過程中遇到的相關問題向大家作一個介紹。更多詳情可致電我公司銷售服務人員，將給予您**的指導。

    圖6－18 便于清洗管道的連接

另外，對于小口徑電磁流量計傳感器，由于其重量輕，可以直接安裝在金屬管道上。而較大口徑的傳感器，由于體積大，自身重，應落地安裝，或者用支承架支撐。在用支承架的時候，還必須考慮支承架的固定和維修人員的活動空間。

       五、 大口徑傳感器的安裝

   由于大口徑管道在多數場合下是埋在地下的，因此大口徑傳感器在安裝前應做好水泥地坑。圖6－19所示是在給排水系統中常見的安裝形式。水泥地坑應有足夠的活動空間，側壁埋有敷設電纜的鋼管，上有蓋板防止雨淋，下有泄水管以免坑內積水而使傳感器侵水。為了拆裝方便，傳感器應放在墊腳上，且在下游側裝有活絡的伸縮管。圖6－20是電磁流量計在地下水泥管污水排放系統中的安裝實例。

圖6－19 大口徑傳感器的安裝圖

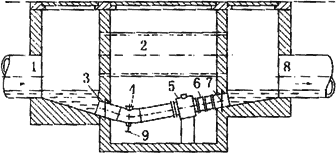

   圖6－20 傳感器在地下污水管道中的安裝

   1－進水管；2－溢流；3－進水凸臺；4－清洗孔；

   5－傳感器；6－可拆卸部件；7－墻封；8－出水管；

9－排放閥
