差壓變送器通過低壓室還是高壓室來連接鍋爐水位平衡容器氣相管？

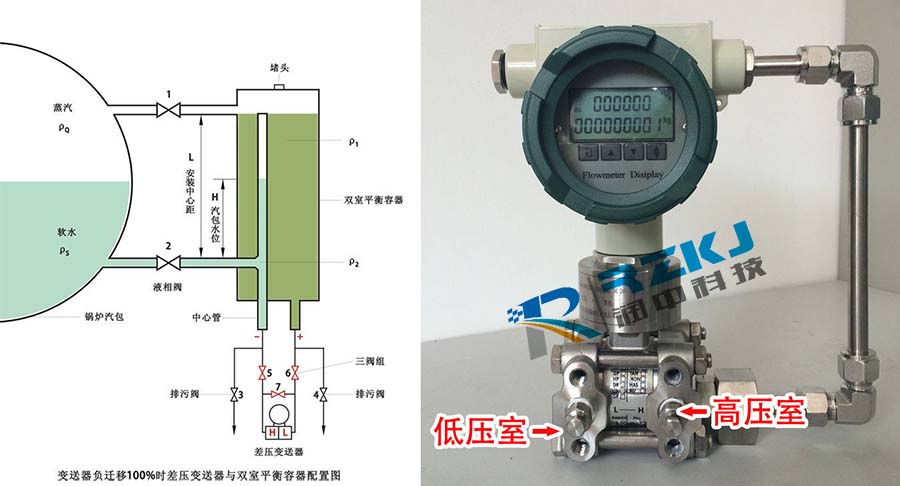

負遷移差壓變送器在測量汽包水位時，差壓變送器高壓側(H)與雙室平衡容器內層容室相連接，差壓變送器低壓側(L)與雙室平衡容器外層容室相連接；正遷移遷移差壓變送器在測量汽包水位時，差壓變送器高壓側(H)與雙室平衡容器外層容室相連接，差壓變送器低壓側(L)與雙室平衡容器內層容室相連接。

測量鍋爐汽包水位的差壓式液位計是基于液體靜壓平衡原理工作的。鍋爐的雙室平衡容器實際上就是個水位傳感器，其作用就是造成一個恒定的水柱靜壓力，使之與汽包水位形成的水柱靜壓力相比較，輸出二者之差。

對于平衡容器氣相管應連接差壓變送器的高壓室(H)）還是低壓室(L)，這實質是習慣問題，電力和化工部門的習慣就不同。電力行業習慣是氣相管連接變送器的高壓室，化工行業則習慣氣相管連接變送器的低壓室。由于有這樣的習慣，所以對雙室平衡容器內、外層容室引出的取樣管的叫法也不同，如電力行業把外層容室稱為“正壓管”，內層容室稱為“負壓管”或“中心管”。而化工行業則按所接差壓變送器高(H)、低壓室(L)來稱呼。

這樣做兩者測量汽包水位的原理是相同的，出發點也是一致的。只是對鍋爐汽包水位的處理方法有所不同，區別只是一個用正遷移，一個用負遷移。
