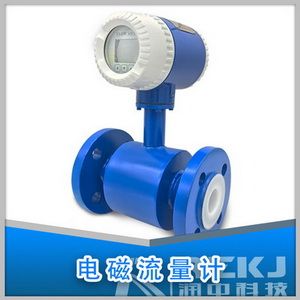

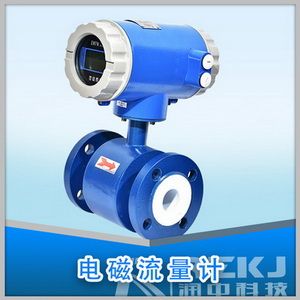

燒堿_液堿_氫氧化鈉流量計

燒堿、液堿、氫氧化鈉流量計智能型氫氧化鈉流量計采用國內外成熟的研發理念設計而成，配置高速中央處理器的電磁轉換器，計算速度快、精度高、運行穩定。數字處理電路增強了氫氧化鈉流量計的抗干擾能力，可以測量更低電導率的流體，流量測量范圍可達150:1。

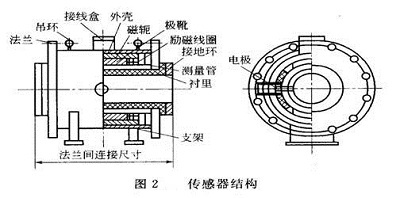

電磁流量計設計原理來自于法拉第電磁感應定律。氫氧化鈉流量計的測量管體是一內襯絕緣材料的非導磁合金管件。兩只電極沿管徑方向穿通管壁位置相對的固定在測量管上，電極頭與襯里內表面基本齊平。勵磁線圈工作時，在測量管體軸線垂直的方向上產生一磁通量密度為B的磁場。當具有一定電導率的流體流經測量管體時。將切割磁力線感應出感應電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量電信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

式中：E---------------為電動勢E（流量電信號）

    B-----------------磁通密度（T）

      d------------------測量管內徑（m）

  v------------------平均流速（m/s）

工作時勵磁電流是恒流的，產生固定大小的電磁場磁通密度B，則由E= KBdv可知，被測流體流量與信號電壓E-成線性正比關系，因此，只要測量出E就可確定流體流量，這是氫氧化鈉流量計的基本工作原理。


由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。因此說氫氧化鈉流量計是一中真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是氫氧化鈉流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有分高的可靠性。

二、燒堿、液堿、氫氧化鈉流量計產品特點

♦氫氧化鈉流量計內部無阻流件，幾乎沒有壓力損失和流體阻塞的情況。

♦無機械慣性，響應快速，流體測量范圍寬（流速0.3-12m/s）穩定性好，可以用于自動檢測、調節和程控系統。

♦測量電導率大于5u S/cm液體，測量不受流體密度、粘度、溫度、壓力和電導率的變化影響，傳感器感應電壓信號與平均流速呈線性關系，測量精度高。

♦精度等級：0.2級、0.5級、1.0級、1.5級。能滿足不同用戶的需求。

♦傳感器部分只有內襯和電極與被測液體接觸，只要選擇合適電極與內襯材料，即可以耐腐蝕和耐磨損。

♦氫氧化鈉流量計分常規型（壓力≤4.0MPa），高壓型（壓力≥4.0MPa）。

♦插入式氫氧化鈉流量計系統分為簡單安裝型和在線安裝型。

♦采用EEPROM存儲器，測量運算數據存貯保護安全可靠。

♦采用成熟單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，中文菜單，參數設定方便。

♦帶4-20mA、脈沖輸出，帶報警，帶RS485通訊接口，HART、MODBUS協議。

♦熱能專用氫氧化鈉流量計系統，集成熱能系統元件與計算，既是流量儀表又是熱能積算儀表，功能強大，適用于熱供系統。

♦高清晰度LCD背光顯示瞬時流量、累積流量（∑+、∑-、∑D）、流速、流量百分比、空管比、流量狀態（勵磁、流量、空管等）

♦防護等級：一體化結構IP65、分體結構IP68.

♦防爆等級：EXdIIBT4.

燒堿、液堿、氫氧化鈉流量計適用領域：

氫氧化鈉流量計的出現極大的增強了氫氧化鈉流量計對不同工況的適用性，安裝靈活。高可靠性的外插安裝方式，安裝維護無需拆卸測量管體，適合于無法長期停流現場和管道改造工程中管道直接開口使用。

插入式氫氧化鈉流量計特別適用于大口徑的管道測量，除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。

氫氧化鈉流量計具有精確度高，誤差小，性能可靠，可用于測量多種液體流量。包括酸、堿、鹽等強腐蝕性液體、泥漿、廢物水及固液兩相懸浮的體積流量。該產品**應用于石油、化工化纖、冶金、紡織、食品、制藥、造紙、制糖、給排水、環保、水利、鋼鐵、制藥等行業以及環保、水利建設等領域

氫氧化鈉流量計基本參數：

公稱通徑：DN80-DN2200

流動方向：正，反，凈流量，

量程比：150：1

重復性誤差：測量值的±0.1%

精度等級：：0.2級、 0.5級、1.0級

被測介質溫度：

普通橡膠襯里：-20~+60℃

高溫橡膠襯里：-20~+90℃

聚四氟乙烯襯里：-30~+100℃

高溫型乙烯襯里：-30~+180℃

額定壓力：0.6—40Mpa

流量測量范圍：流量測量范圍對流速度范圍是0.3—15m/s

電導率范圍：被測流體電導率≥5μs/cm，大多數以水為成份的介質，其導電率在200-800μs/cm范圍內，均可選用電磁流量；

輸出電流及負載電阻：4~20mA全隔離負載電阻＜750歐姆脈沖頻率0-1KHZ光電隔離OCT外接電源≤35V導通時 集電極大電流為25mA

電極材料：含鉬不銹剛、鈦（Ti）、鉭（Ta）、哈氏合金（H）、鉑（Pt）或其他特殊電極材料

防護等級： 潛水型： IP68，其他型 IP65

供電電源：85~265V，  45~63HZ

直管段長度：管道式：上游≥5DN，下游≥2DN

連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB9119-88的規定。

工作電源：外接交流220V，外接直流24v、內置干電池多種選擇

防暴標志：mdllBT4

環境溫度： -25℃~+60℃

相對溫度：5%~95%

消耗總功率：小于20W

氫氧化鈉流量計選型說明
正確地選氫氧化鈉流量計是高效率使用氫氧化鈉流量計的前提條件。選用氫氧化鈉流量計應根據被測流體的物理性質和化學性質來選擇，包括氫氧化鈉流量計的通徑，流量范圍，襯里材料，電極材料和輸出電流等，都能適應被測流體的性質和性質和流量的要求。

1、可測量的流體。選用氫氧化鈉流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只要電導率大于5μ/cm的任何流體都選用相應的氫氧化鈉流量計來測量流量，因此不導電的氣體，蒸汽，油類，丙酮等物質不能選用氫氧化鈉流量計來測量流量。

2、傳感器口徑的確定。流量計使用流速在0.3-15m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。使用流速低于0.3m/s時在儀表部位局部提高流速，采用縮管方式：

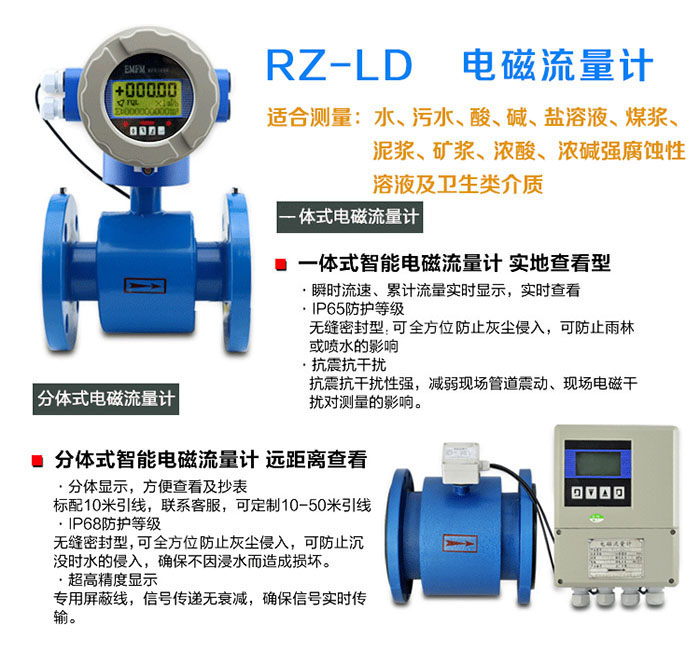

3、氫氧化鈉流量計與分體式氫氧化鈉流量計的選擇。

一體型：現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體。
分離型：即傳感器和轉換器分開裝于不同的地點，一般出現以下情況時選用分離型。

⑴環境溫度或流量計轉換器表面受輻射溫度超過60oC.
⑵管道震動較大的場合。
⑶會對傳感器的鋁殼嚴重腐蝕的場合。
⑷現場溫度較大或有腐蝕性氣體的場合。
⑸流量計裝在高空或并下調試不方便的場合。

訂貨時應注明傳感器的轉換器分離距離，一般不能超過100m,轉換器為墻掛式安裝。

4、電極、接地環材料的選擇

應根據被測的流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于特殊流體應作試驗

電磁流量計襯里材料選擇說明
應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。

流量范圍的選擇

大流量和小流量必須符合下表中的數值。

氫氧化鈉流量計安裝注意事項：

1、 盡量避開具有強電磁場的設備，大功率干擾源。

2、 應安裝在水泵后面，禁止在抽吸惻安裝；閥門應安裝在流量下游端。

3、 流量計應安裝在干燥通風處。

4、 插入式氫氧化鈉流量計在水平安裝時，應該安裝在處；非水平安裝時，建議安裝在流向由下向上佳，盡量避免出現非滿管情況。
