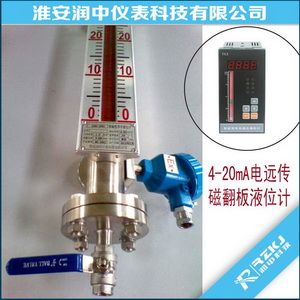

    磁翻板液位計說明書選型
    液位變送器說明書選型
    浮球式液位計說明書選型
    投入式液位計說明書選型

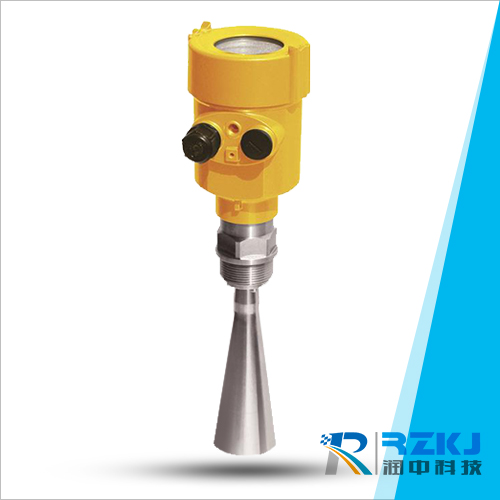

    雷達液位計說明書選型
    射頻導納液位計說明書選型
    重錘式料位計說明書選型
    電容式液位計說明書選型
    浮標液位計說明書選型
    浮球液位開關說明書選型
    電磁流量計說明書選型
    超聲波流量計說明書選型
    渦輪流量計說明書選型
    渦街流量計說明書選型
    金屬管流量計說明書選型
    V錐流量計說明書選型
    孔板流量計說明書選型
    楔形流量計說明書選型

    皮托管流量計安裝與使用

    發表時間:2023-12-07 ??點擊次數:155? 技術支持:1560-1403-222

    皮托管流量計安裝與使用

    一、概述

    皮托管流量計與常用的插入式流量計外形基本沒有區別,只是在取壓節流孔上有所區別,對于節流孔進行了修改,加大節流孔的口徑,可以有效的防止臟污介質對于取壓孔堵塞,對于臟污介質的測量有著很好的效果,本公司生產的S形皮托管主要用于氣體流量的測量,特別是如焦爐煤氣、高爐煤氣、水爐煤氣、各種煙氣等贓污介質流量的連續測量。


    二、性能特點

    本公司采用獨特并且的技術,生產的S形皮托管流量測量系統的測量經過有關部門實流檢測,誤差為±0.46%,達到0.5級;同時,獨特設計的感壓孔,長期使用不會堵塞。主要有以下特點:

    ▲長期運行高、穩定性好。

    ▲無可可動部件與易損部件,使用壽命長。

    三、主要技術參數

    ▲測量: 0.5級

    ▲管道覆蓋面:100~5000mm。

    四、測量原理

    1、  測量系統組成

    流量測量系統由皮托管、差壓變送器、壓力變送器、溫度傳感器、流量積算控制儀等組成,如圖一所示:


    皮托管流量計安裝

    建議現場使用時采用溫度和壓力補償。安裝溫度和壓力傳感器請遵循相應的安裝方法;希望在安裝皮托管的位置前面有10倍管道直徑以上直管段,更長的直管段對測量更有利。安裝皮托管時只需要在工藝管道壁上開φ45mm的孔,將專用的安裝短管與皮托管裝配好后再焊接到工藝管道壁上,安裝短管伸入端與管道內壁平齊。焊接安裝時必須保證皮托管的感測管正對工藝管道里氣體的流動方向(如圖三所示)且將感壓孔的中心對準管道的中心;焊接必須遵守相應的操作規程,同時焊接必須可靠,無夾渣、虛焊等任何焊接缺陷。
