壓力校驗臺

一、壓力校驗臺概述
RZ-YFY-60T壓力校驗臺（以下簡稱校驗臺）是壓力儀表檢測工作中的重要輔助設備，與壓力標準器配合使用，完成壓力儀表校準、檢測工作。
校驗器選用優質進口液壓泵作為壓力發生部件，輔以設計精巧的微調、快速接口、穩壓閥組成。操作簡單、結構合理、密封性能良好的優點，寬范圍壓力發生系統，可**應用于計量、科研、工礦企業及儀表制造等行業。

二、壓力校驗臺技術指標
1、壓力范圍：RZ-YFQ-2.5T：  -90kPa~2.5MPa
             RZ-YFT-20T：   0 ~ 20MPa
             RZ-YFY-60A(B)：0 ~ 60MPa
2、調節靈敏度：min 10Pa
3、外形尺寸：400×360×160（長×寬×高）
4、重    量：RZ-YFQ-2.5T：    4kg
             RZ-YFT-20T：     5kg
             RZ-YFY-60T：     6kg

三、壓力校驗臺使用操作
1、正程檢測
擰下輸出1、輸出2接頭上的堵頭，打開穩壓閥，將微調調至適當位置（中間位置），關閉輸空閥。輕輕操作杠桿，使導壓液體至兩個壓力輸出接口。再安裝標準表和被檢表，操作杠桿升壓至檢定點左右時，使用微調調至檢定點，逐點檢測至滿量程。

2、回程檢測
按規程在滿量程兩次讀數后，用微調緩慢降壓至檢定點，逐點檢測，直至零點。當操作微調不能降壓時，可以輕輕開啟疏空閥進行降壓。

3、高壓狀態下，出現壓力緩慢下降時，關閉穩壓閥。(先將壓力微調到65MPa左右，穩壓1~3分鐘后，再緩慢調至60MPa)

4、注意事項
（1）壓力校驗器應選擇平整易操作的臺面放置，避免進入有高腐蝕性氣體及粉塵顆粒的環境中使用。
（2）被檢儀器應作適當清洗，避免污漬進入檢測回路。
（3）輸出1、輸出2接嘴為專用快速接頭，端面密封安裝儀表時，無需借助任何工具，均勻用力擰緊，大概在密封面相互貼緊時，再擰1~2圈，即可。

5、輸出1、輸出2接嘴為上下兩件組成，使用時應經常檢查下部鎖緊螺絲是否連接可靠，若連接不可靠，在遇高壓情況下，可能造成崩脫。

6、當杠桿造壓較重時，請使用微調升壓，則較為輕松。

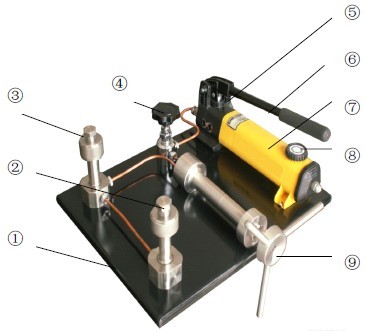

                               (壓力校驗臺示意圖）
